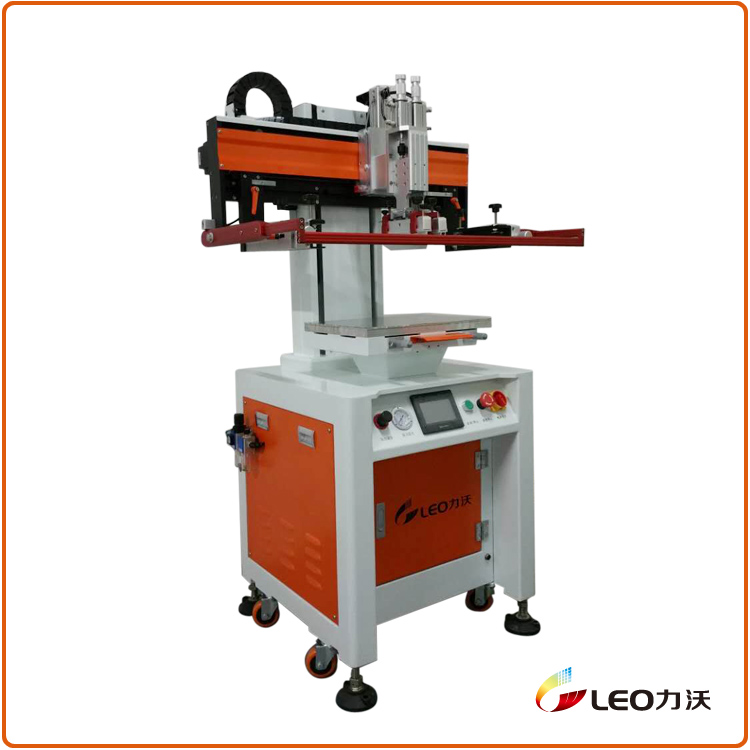

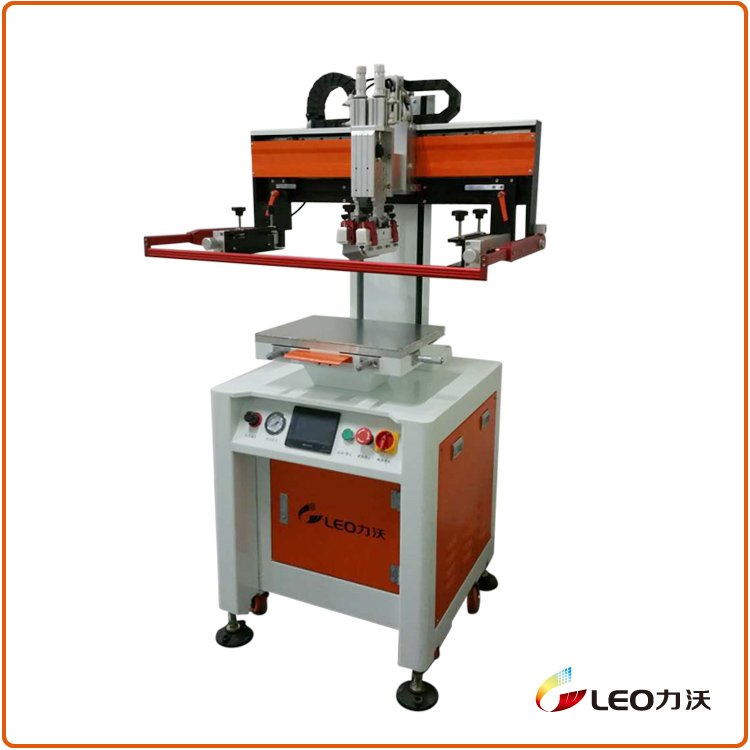

半自动丝网印刷机 LWS-3050SE
|
|
一、用 途
适用小件膜/片/板形产品之精密网印。例如：挠性电路（FPC）、模内装饰（IMD）、薄膜按键（Membrane Switch）、手机玻璃、掌上电脑玻璃、太阳能硅晶片、生物测试片、投光仪表、电子元件等。
二、特 性
1.1 横滑座采用双线性导轨结构，强度及精度提高，运行轻盈稳静；
1.2 网版夹框采用活动悬臂设计，结构轻盈；
1.3 网版升降采用伺服马达配合滚珠丝杆传动，线性导轨导向、运行快速、运行静音，版间距可设，保证印刷高精度要求；
1.4 印刷行程采用伺服马达，搭配双线性导轨导向、运行快速平稳、定位精准，行程/速度数控设置,保证印刷高精度要求；
1.5 全新设计印刷座，集成刮刀/覆墨刀之角度/深度/印压等多重调整机构，满足各种印刷效果及便捷操作要求；
1.6 三点微调精密易调，使调整快速精准；
1.7人机界面数值控制，可设置多种功能及操作参数，利于操作数据化及标准化；
1.8 免油式三点组合不产生排气油雾污染，适合无尘室内使用。
三、基本规格
项 目 | 参 数 |
印刷台面尺寸 | 400mm×600mm |
最大印刷尺寸 | 300mm×500mm |
最大网框尺寸 | 500mm×700mm |
最快印刷速度 | 900片/小时 |
最大网框厚度 | 20～30mm |
最大印件厚度 | 0～50mm |
印刷头速度 | 0～1500mm/秒 |
印刷头斜印角度 | ±9° |
网框微调范围 | ±10mm |
台面高度 | 945±30mm |
网版上升高度 | 100-300mm |
进气压力 | 5～6kg |
电源规格 | 单相，220V |
耗 气 量 | 0.54L/周 |
机器尺寸 | 920mm×750mm×1570mm |
机器重量 | 280kg |
① 印刷台面尺寸：400mm×600mm | ② 最大印刷尺寸：300mm×500mm |
③ 最大网框尺寸：500mm×700mm | ④ 最快印刷速度：900片/小时 |
⑤ 最大网框厚度：20～30mm | ⑥ 最大印件厚度：0～50mm |
⑦ 印刷头速度：0～1500mm/秒 | ⑧ 印刷头斜印角度：±9° |
⑨ 网框微调范围：±10mm | ⑩ 台面高度：945±30mm |
⑪ 网版上升高度：100-300mm | ⑫ 进气压力：5～6kg |
⑬ 电源规格：单相，220V | ⑭ 耗 气 量：0.54L/周 |
⑮ 机器尺寸：920mm×750mm×1570mm | ⑯ 机器重量：280kg |
